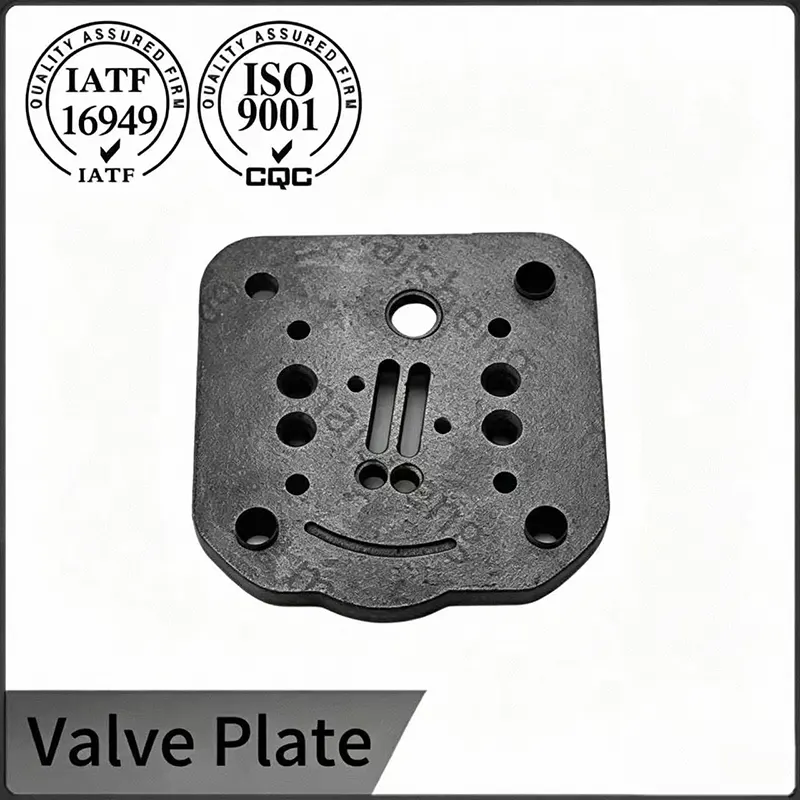

Onze gietijzeren klepplaat beschikt over gediversifieerde structurele lay-outs die zijn afgestemd op diverse auto-luchtcompressorassemblages voor personen- en bedrijfsvoertuigmodellen. Elk stuk ondergaat een verfijnde boringbewerking en nauwkeurige contourafwerking om de montagetolerantie te verkleinen, waardoor een duurzame luchtdichte afdichting mogelijk is tegen frequente drukschommelingen en cyclische compressiebelastingen tijdens langdurig gebruik van het voertuig. Een volledig assortiment standaardspecificaties wordt op voorraad gehouden voor snelle bulkverzending, terwijl op maat gemaakt dimensionaal herontwerp wordt ondersteund om te voldoen aan de unieke montage-eisen van verschillende aftermarket- en OEM-compressorconfiguraties op de wereldmarkten.
De platen zijn gegoten uit grijs ijzer conform HT250 kwaliteit, met een minimale treksterkte van 250 MPa gemeten op afzonderlijk gegoten proefstaven. Er wordt gebruik gemaakt van een harsgebonden zandvormproces om een gladde oppervlakteafwerking en een consistente sectiedikte over de boutnokken en poortopeningen te bereiken. De inentingsbehandeling die tijdens het gieten wordt toegepast, verfijnt de verdeling van de grafietvlokken tot Type A in een volledig perlitische matrix, waardoor het materiaal zijn stijfheid en natuurlijke trillingsdempende capaciteit krijgt. Na het uitschudden gaan de ruwe gietstukken door een spanningsverlichtende oven op 550 graden Celsius voor een gecontroleerde inweken, waarbij resterende spanningen uit het koelproces worden verwijderd en de onderdeelgeometrie wordt gestabiliseerd voorafgaand aan de bewerking.
Gietijzeren klepplaat is structureel geoptimaliseerd om de voortdurende mechanische trillingen te compenseren die tijdens het rijden worden overgedragen door de motor van het voertuig en de compressorverbinding. Een goed geproportioneerde interne gatenverdeling helpt terugkerende trillingsspanningen gelijkmatig over het hele onderdeel te verspreiden, waardoor verplaatsing van pakkingen en luchtlekkage veroorzaakt door langdurig hobbelig rijden worden voorkomen. Dergelijke trillingsbestendige eigenschappen zorgen ervoor dat aangepaste luchtcompressoren stabiele compressieprestaties behouden onder uiteenlopende bestratingsomstandigheden, van stadswegen tot ruige bergroutes.
De boringafwerking en de vlakheid van het oppervlak hebben rechtstreeks invloed op het afdichtingsvermogen van de klepplaat. Na de spanningsontlastingscyclus worden de platen op een CNC-bewerkingscentrum geplaatst waar alle boutgaten in één opspanning worden geboord en getapt, waarbij een tolerantie van gat tot nulpunt van 0,05 millimeter wordt gehandhaafd. Het afdichtingsvlak wordt vervolgens gelept tot een vlakheid van 0,01 millimeter per 100 millimeter lengte, geverifieerd onder een monochromatische lichtbron en optisch vlak. Een profilometercontrole bevestigt dat de oppervlakteruwheid onder Ra 0,6 micron blijft, waardoor microscopische lekpaden worden verminderd die de volumetrische efficiëntie van de compressor zouden kunnen aantasten. Monsters van de definitieve audit worden geassembleerd met een testpakking en onder water onder druk gebracht tot 1,2 maal de nominale werkdruk, waarbij geen belemissie vereist is voor acceptatie.
Cast Iron Valve Plate bezit stabiele fysieke eigendommen om kromtrekken of dimensionale vervorming te voorkomen tijdens langdurige opslag in magazijnen en internationale verzendingen over lange afstanden. Een consistent vormproces zorgt ervoor dat afgewerkte producten in een vaste vorm blijven onder de normale omgevingstemperatuur en -vochtigheid, waardoor abnormaal uitwerpverlies als gevolg van vervorming van onderdelen bij bulkverpakking en grensoverschrijdend transport voor mondiale auto-onderdelendealers wordt verminderd.
De gehele productielijn werkt binnen een IATF 16949-gecertificeerd managementsysteem, ondersteund door meer dan 25 jaar ervaring in de productie van precisie-auto-onderdelen. Elke partij inkomend ruw ijzer wordt geverifieerd met behulp van optische emissiespectrometrie aan de hand van het materiaalcertificaat, en de chemische samenstelling wordt samen met het smeltnummer gearchiveerd. De parameters van het bewerkingsproces worden bewaakt met statistische controlekaarten, en de capaciteitsindexen voor kritische dimensies worden boven de 1,33 gehouden. Elke voltooide plaat is voorzien van een permanente batchcode die teruglinkt naar het giethittenummer, het spanningsverlichtingscyclusschema, de CNC-programmarevisie en het eindinspectierapport. Deze traceerbaarheidsstructuur ondersteunt volledige PPAP-niveau 3-inzendingen voor OEM-programma's van compressoren, inclusief processtroomdiagrammen, PFMEA-documenten en materiaalcertificeringen.
1. Voor welke soorten apparatuur zijn gietijzeren klepplaten geschikt?
A: Ze worden voornamelijk gebruikt voor zware industriële zuigerluchtcompressoren, remluchtpompen voor technische voertuigen, grote stationaire luchttoevoercompressoren en apparatuur met langdurig continu vollastbedrijf. Het is gericht op werkscenario's met hoge trillingen en hoge druk waarbij platen van aluminiumlegering de maatvastheid op lange termijn niet kunnen handhaven.
2. De compressor lekt nog steeds lucht na het vervangen van een nieuwe gietijzeren klepplaat, wat is de reden?
A: Het is zelden een kwaliteitsfout van de nieuwe klepplaat. De belangrijkste redenen zijn onder meer ongepolijste roest en koolstofresten op het montageoppervlak van de cilinder, een vervormd afdichtingsvlak van de cilinderkop, het niet synchroon vervangen van bijpassende inlaat- en uitlaatrieten en een inconsistent aanhaalmoment van de bouten tijdens de montage. Reinig de contactoppervlakken, vernieuw het klepriet en kalibreer het koppel om lekkage te elimineren.
3.Wat is het aanbevolen boutkoppel en de aanhaalvolgorde voor een gietijzeren klepplaat?
A: Raadpleeg de servicehandleiding van de compressor voor de exacte waarde, doorgaans 10 tot 15 Nm voor M6-bevestigingen in gietijzer. Draai de bouten diagonaal in twee fasen vast, eerst tot de helft van het beoogde aanhaalmoment en vervolgens tot de eindwaarde. Controleer na de eerste 10 bedrijfsuren het koppel opnieuw met een gekalibreerde sleutel terwijl de cilinderkop op omgevingstemperatuur is. Een gelijkmatige boutbelasting voorkomt dat de plaat kromtrekt en zorgt voor een uniform rietcontact over de gehele afdichtingsrand.
4. Hoe kan een werkplaats een gietijzeren klepplaat vóór installatie visueel inspecteren?
A: Plaats de plaat op een bekend vlak oppervlak, zoals een granieten blok, en probeer deze met de hand te schommelen. Elke waarneembare wiebeling duidt op resterende vervorming. Onderzoek de toestand van de schroefdraad met een go-meter en ga met een schone vinger over het afdichtingsvlak om krassen of putjes te detecteren. Controleer de randen van de boutgaten op bramen en verwijder deze met fijn schuurlinnen, indien aanwezig. Een plaat die deze eenvoudige controles doorstaat en bij schuine verlichting geen zichtbare scheuren vertoont, is klaar voor installatie.
