Ventielplaat van aluminiumlegering

Onze klepplaat van aluminiumlegering is gemaakt om te voldoen aan de uiteenlopende eisen van de motorassemblage en ondergaat een gestandaardiseerde ontlaatbehandeling om de structurele stijfheid te verbeteren tegen frequente drukschommelingen. Een gladde oppervlakteafwerking elimineert bramen die interne componenten kunnen beschadigen tijdens heen en weer gaande bewegingen. Onze fabriek voert monsterverificatie uit vóór massaproductie en controleert de vlakheid één voor één na verwerking, waardoor een stabiele matching-nauwkeurigheid behouden blijft voor vervanging op de aftermarket en assemblage van originele apparatuur.

Legeringssamenstelling en tempereerproces

De plaat begint als een plaat van een aluminiumlegering 6061, geselecteerd vanwege het uitgebalanceerde silicium- en magnesiumgehalte dat een betrouwbare reactie op neerslagverharding mogelijk maakt. De blanco's worden opgelost bij 530 graden Celsius in een gecontroleerde luchtoven, gedurende 45 minuten bewaard en vervolgens afgeschrikt in water bij omgevingstemperatuur. Kunstmatige veroudering volgt gedurende acht uur bij 175 graden Celsius, waardoor de vorming van fijne Mg2Si-neerslagen door de korrelstructuur wordt gestimuleerd. Deze T6-temperatie levert een treksterkte op van bijna 310 MPa en een Brinell-hardheid van meer dan 95 HBW, waardoor de plaat de mechanische stijfheid krijgt om herhaalde impacts bij het openen van de klep te weerstaan ​​zonder plastische vervorming. Willekeurige monsters van elke verouderingsbatch worden onderworpen aan geleidbaarheidsmetingen met behulp van wervelstroomapparatuur, waardoor wordt gegarandeerd dat de neerslagcyclus volledig verzadigd is voordat de onderdelen worden bewerkt.

Oppervlaktevoorbereiding en braambeheersing

Na de warmtebehandeling worden de blanke oppervlakken aan beide zijden uitgesneden om de ontkoolde laag te verwijderen en een consistente begindikte te bereiken. Het ontbramen wordt uitgevoerd met een combinatie van trillend tuimelen en handmatig borstelen onder vergroting, waarbij de bakboordranden en de randen van de boutgaten worden aangepakt waar resterende bramen kunnen loskomen en het oliecircuit van de compressor kunnen vervuilen. Een profielprojectorinspectie op een vergrotingsschaal van 20x verifieert dat alle randradii zich binnen een afschuining van 0,1 tot 0,2 millimeter bevinden, waardoor spanningsverhogers worden geëlimineerd. De uiteindelijke oppervlakteruwheid, gemeten met een contactnaaldprofielmeter over de sealbanen, blijft onder Ra 0,8 micron. Deze plateauafwerking zorgt ervoor dat het klepriet gelijkmatig zit en vermindert lekkagepaden tijdens de compressieslag.

Productspecificaties

Deze klepplaat van aluminiumlegering uit de VP057-serie, gecombineerd met hoogwaardige rubberen afdichtingscomponenten, is een nauwkeurig ontworpen kerncomponent die speciaal is ontwikkeld voor koelsystemen in auto's en zorgt voor een stabiele en efficiënte werking van de hele koeleenheid.

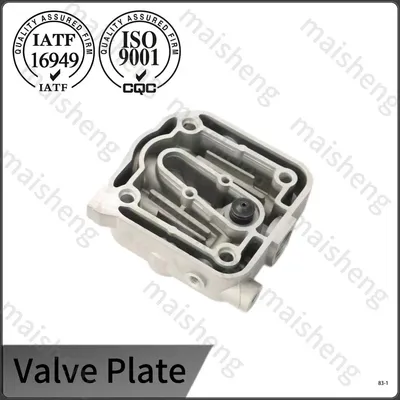

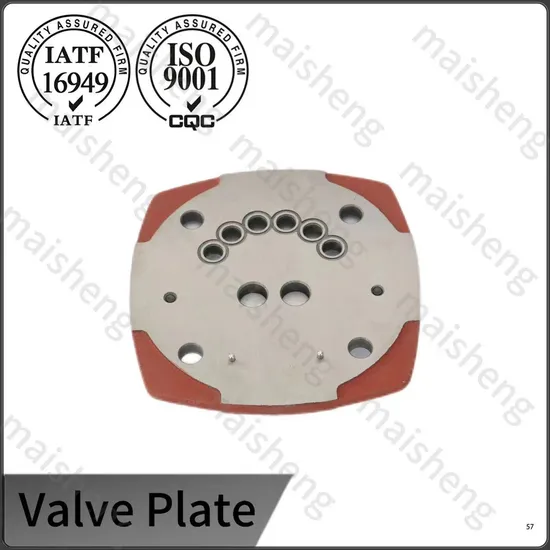

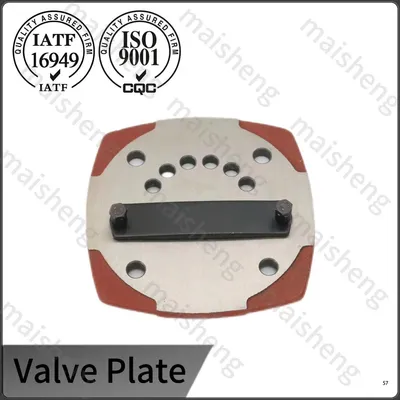

Meer klepplaat van aluminiumlegering

De fijn bewerkte klepplaat van aluminiumlegering vertoont na een rigoureuze verwerking een glad oppervlak en een nauwkeurige maattolerantie.

Dimensionale metrologie en traceerbaarheid van partijen

De vlakheid wordt op elk afzonderlijk stuk geïnspecteerd met behulp van een monochromatische natriumlichtbron en een optisch vlak met bekende nauwkeurigheid. Het resulterende interferentierandpatroon moet rechte, parallelle banden vertonen zonder gesloten lussen, wat een totale afwijking van minder dan 5 micron aangeeft. De hartafstanden van de gaten worden geverifieerd op een coördinatenmeetmachine in een ruimte met temperatuurregeling, waarbij het buitenprofiel als primair referentiepunt wordt gebruikt. Kritische dimensies worden vastgelegd in een statistische procescontroledatabase, waar controlelimieten worden vastgesteld op plus of min drie standaarddeviaties. Elke plaat krijgt een lasergeëtste batchidentificatie die linkt naar het grondstofcertificaat, het warmtebehandelingslogboek, de bewerkingsprogrammaversie en het optische vlakheidsbeeld. Dit geschiedenistraject, beheerd onder ons IATF 16949-gecertificeerde systeem, blijft toegankelijk gedurende de volledige levensduur van het product en ondersteunt OEM PPAP-documentatieverzoeken.

Bedrijfservaring en expertise op het gebied van koelsystemen

Met meer dan 25 jaar ervaring in de productie van precisie-auto-onderdelen, heeft de fabriek uitgebreide toepassingskennis opgebouwd die specifiek is voor de dynamiek van compressorkleppen. Onze ingenieurs onderhouden een referentiebibliotheek met natuurlijke frequenties van membraankleppen en zittingdrukvereisten voor gangbare compressormodellen, waardoor een snelle dimensionering van een plaat mogelijk is, waardoor resonerend geratel binnen het bedrijfssnelheidsbereik van de motor wordt vermeden. Dezelfde productiecel die aluminium oliecarters en distributiedeksels produceert onder IATF 16949-certificering, verzorgt de bewerking van klepplaten, waardoor procescontroles zoals monitoring van de koelvloeistofconcentratie, het volgen van de standtijd van het gereedschap en in-proces herhaalbaarheidsstudies van de meters consistent worden toegepast. Wanneer een nieuw plaatontwerp voor productie wordt ingediend, worden een eerste artikelinspectierapport en een capaciteitsstudie met een minimummonster van 100 stuks samengesteld en beoordeeld voordat de serie wordt uitgebracht.

Veelgestelde vragen

1. Welke gestandaardiseerde bedieningsstappen zijn vereist om een ​​klepplaat van aluminiumlegering te installeren?

A: Maak de pasvlakken van cilinder en cilinderkop grondig schoon om koolstofaanslag, metaalresten en achtergebleven vuil te verwijderen; installeer inlaat- en uitlaatrieten volgens de richting van de luchtstroom en plaats vervolgens de klepplaat in de juiste richting van voren naar achteren; bevestig de bevestigingsbouten kruislings in meerdere fasen volgens het aanhaalmoment aangegeven in de uitrustingshandleiding; voltooi de pompkopmontage en voer een stationaire luchtdichtheidstest uit vóór formeel gebruik.

2. Welke abnormale bedrijfssignalen duiden erop dat de klepplaat van de aluminiumlegering beschadigd is?

A: De luchtcompressor kan de nominale werkdruk niet bereiken en draait lange tijd non-stop; duidelijk continu sissend luchtlekkagegeluid bij het pompkopgewricht; scherpe metalen impact abnormaal geluid tijdens compressie; de temperatuur van de pompkop stijgt snel na het opstarten met een verbrande geur; luchtuitlaat luchtvolume daalt scherp en pneumatisch gereedschap heeft geen kracht.

3. Wat is het aanbevolen interval voor het vervangen van de klepplaat bij een regelmatig onderhouden compressor?

A: Bij airconditioningcompressoren voor personenauto's wordt de klepplaat doorgaans geïnspecteerd na 60.000 kilometer of 36 maanden, afhankelijk van wat zich het eerst voordoet. Wagenparkvoertuigen die in omgevingen met veel stof of zout aan de kust werken, kunnen een inspectie op 40.000 kilometer nodig hebben. Het meten van de vlakheid van de plaat en de afstand tussen de rieten tijdens service bepaalt of vervanging nodig is; een plaat met meer dan 0,01 millimeter schaal of met zichtbare stootsporen op de afdichtingsband moet worden vernieuwd om de volledige pompprestaties te herstellen.

4. Hoe gaat de fabriek om met aangepaste plaatontwerpen voor verouderde compressormodellen?

A: Klanten kunnen een origineel monster of een gedetailleerde maattekening aanleveren. Ons reverse engineering-proces omvat het 3D-scannen van de monsterplaat, het maken van een CAD-model en het verifiëren van kritische functionele afmetingen aan de hand van de lay-out van de compressorcilinder. Een prototypebatch van vijf tot tien platen wordt vervolgens machinaal bewerkt, getest op pasvorm en vlakheid, en naar de klant gestuurd voor proefmontage. Zodra het prototype is goedgekeurd, worden de definitieve afmetingen en specificaties van de oppervlakteafwerking vastgelegd in een productiecontroleplan en worden de speciale opspanmiddelen en gereedschappen gearchiveerd voor nabestellingen.
