Beugel voor motorkoelventilator voor lichte voertuigen

Met een bewezen staat van dienst van meer dan 25 jaar in de productie van ventilatorbeugels voor lichte voertuigen, hebben we een volledige productielijn gebouwd met diepgaande expertise in het maken van matrijzen, ondersteund door een professioneel team dat full-service OEM- en ODM-aanpassingen biedt, van op maat gemaakt matrijsontwerp tot de productie van eindproducten. Ons ISO 9001-gecertificeerde kwaliteitsmanagementsysteem zorgt ervoor dat elke stap voldoet aan internationale normen, ondersteund door uitgebreide 100% inkomende en in-process kwaliteitscontroles om de hoogste productspecificaties te handhaven.

Onze producten zijn gemaakt van een duurzame, lichtgewicht aluminiumlegering voor optimale prestaties en een lange levensduur en worden betrouwbaar en op tijd geleverd via ons efficiënte logistieke systeem, terwijl ons toegewijde technische team technische oplossingen op maat biedt voor specifieke behoeften. Elke motorkoelventilatorbeugel voor lichte voertuigen wordt gedekt door een uitgebreide garantie, waardoor u ongeëvenaarde gemoedsrust krijgt.

Productspecificaties

Deze ventilatorbeugel voor lichte voertuigen is een essentieel structureel onderdeel in het motorkoelsysteem. Het houdt de koelventilator veilig in zijn precieze positie en voorkomt ongewenste bewegingen of verkeerde uitlijning tijdens bedrijf. Dit zorgt ervoor dat de ventilator met maximale efficiëntie werkt, wat een consistente warmteafvoer ondersteunt en helpt bij het handhaven van stabiele motortemperaturen onder dagelijkse rijomstandigheden.

Legeringskenmerken en warmtebehandeling

De behuizing van de motorkoelventilatorbeugel voor lichte voertuigen is gegoten uit een AlSi7Mg0.3-legering, een materiaal dat veel wordt gebruikt voor structurele auto-onderdelen vanwege het uitgebalanceerde siliciumgehalte dat zorgt voor vloeibaarheid en minder krimp tijdens het stollen. Na het zwaartekrachtgieten ondergaan de componenten een T6-warmtebehandelingscyclus, inclusief verwarming van de oplossing op 520 graden Celsius, waterdoving en kunstmatige veroudering op 160 graden Celsius gedurende zes uur. Deze procedure produceert een fijne verdeling van Mg2Si-precipitaten die de hardheid verhogen tot het bereik van 85-95 HBW en een treksterkte opleveren van meer dan 260 MPa. Een spectrografische analyse van elke gietpartij bevestigt dat het ijzergehalte onder de 0,5 procent blijft, waardoor de vorming van brosse intermetallische fasen wordt voorkomen die de ductiliteit onder cyclische thermische belasting in gevaar zouden kunnen brengen.

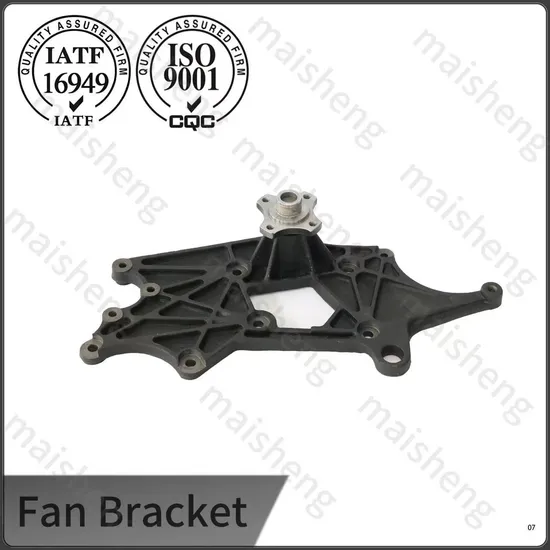

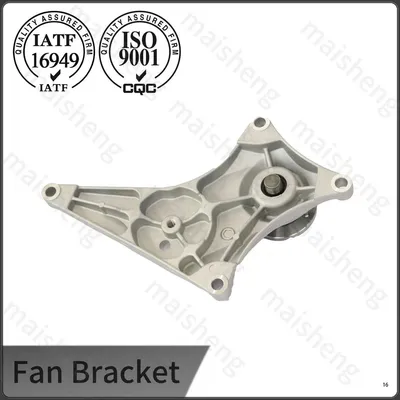

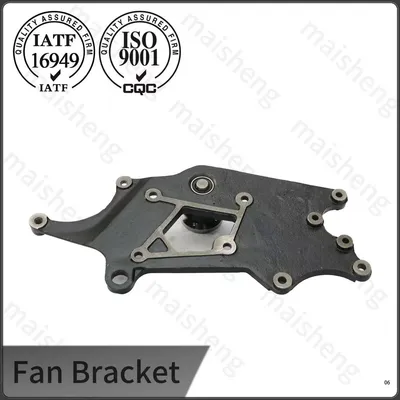

Meer ventilatorbeugelvormen voor lichte voertuigen

Bewerkingsprecisie en balanscontrole

Na een warmtebehandeling en gritstralen wordt de beugel op een vierassig CNC-bewerkingscentrum geplaatst, waar de lagerboring, montagevlakken en deuvelgaten in één opspanning worden voltooid. De tolerantie voor de boringdiameter wordt binnen H7 gehandhaafd, terwijl de coaxialiteit tussen de ventilatorpiloot en het montagevlak van de motor op 0,05 millimeter of beter wordt gehandhaafd. Een speciaal dynamisch balansstation meet vervolgens het geheel met een doorn die de ventilator en de koppeling simuleert, waarbij eventuele onbalans onder de 2 gram-millimeter wordt gecorrigeerd door materiaal uit de daarvoor bestemde pads te frezen. Dit proces beperkt de radiale krachten die worden overgedragen op het lager van de waterpomp, wat bijdraagt ​​aan minder geluid en een langere levensduur van de lagers over het hele motortoerentalbereik.

Duurtesten en veldgegevens

Een productievalidatiebeugel wordt geïnstalleerd op een volledig geïnstrumenteerde koelmodule en onderworpen aan een getrapte temperatuurcyclus van min 20 tot 110 graden Celsius, terwijl de ventilator gedurende 800 uur op 3.000 tpm draait. Het verlies aan lagervoorspanning wordt elke 100 uur gecontroleerd en moet onder de 0,02 millimeter blijven om te passeren. Bovendien scant een resonantiezoektest de beugel van 20 Hz tot 250 Hz om te bevestigen dat de eigenfrequentie buiten de ontstekingsfrequentieband van de motor ligt. Gegevens uit de praktijk verzameld van taxivloten die in tropische klimaten opereren, laten een gemiddelde levensduur van meer dan 300.000 kilometer zien, zonder geregistreerde gevallen van structurele scheuren of loszittende bouten.

Faciliteitsmogelijkheden en kwaliteitsdocumentatie

De productie vindt plaats in een IATF 16949-gecertificeerde fabriek die al meer dan twintig jaar precisie-aluminiumcomponenten produceert voor wereldwijde toeleveringsketens in de automobielsector. Binnenkomende blokken worden geverifieerd door middel van optische emissiespectrometrie, en alleen materiaal met een gecertificeerde chemische analyse wordt vrijgegeven voor het smelten. Tijdens de bewerking volgen statistische procescontrolekaarten de boringgrootte en vlakheid, waarbij een Cpk-drempel van 1,33 wordt opgelegd voor alle kritische kenmerken. Een eindinspectierapport inclusief dimensionale lay-out, hardheid en balansmeting wordt gearchiveerd met het batchnummer, waardoor volledige traceerbaarheid wordt geboden van grondstof tot afgewerkt onderdeel. Voor OEM-ontwikkelingsprojecten wordt standaard PPAP-documentatie op niveau 3 samengesteld.

Veelgestelde vragen

1.Wat zijn de gebruikelijke materialen voor ventilatorbeugels voor lichte voertuigen?

A: Er zijn twee reguliere materialen: gegoten aluminium en gietijzer. Gegoten aluminium beugels zijn lichtgewicht, met goede warmteafvoer en lage belasting, geschikt voor reguliere personenauto's en lichte bestelwagens. Gietijzeren beugels hebben een hoge stijfheid, sterke schokbestendigheid en zijn niet-vervormbaar, ideaal voor lichte vrachtwagens en voertuigen met frequente hoge belasting.

2. Welk materiaal is een ventilatorbeugel die duurzamer is voor lichte voertuigen?

A: Voor lichte voertuigen in de stad zijn zeer nauwkeurige beugels van gegoten aluminium voldoende en energiezuiniger. Voor lichte voertuigen die vaak met volle belasting rijden, klimmen en lange afstanden rijden, zijn gietijzeren beugels duurzamer. Ze zijn bestand tegen langdurige trillingsvermoeidheid en zullen niet losraken of vervormen, met een hogere operationele stabiliteit.

3.Welke installatiepraktijk helpt voortijdige lagerslijtage in een aluminium ventilatorbeugel te voorkomen?

A: Voordat u de montagebouten vastdraait, moet u de beugel uitlijnen met de paspennen van het voordeksel van de motor en ervoor zorgen dat de pasvlakken vrij zijn van oud pakkingmateriaal of corrosie. Haal de bevestigingsmiddelen kruislings aan tot het aanhaalmoment dat is opgegeven door de motorfabrikant, doorgaans 20-25 Nm voor M8-bouten. Nadat u de ventilator- en koppelingsconstructie hebt geïnstalleerd, draait u de ventilator met de hand om te controleren of deze vrij en zonder interferentie draait. Controleer het boutkoppel opnieuw na de eerste 500 kilometer rijden om eventuele initiële zettingen op de contactvlakken te compenseren.
