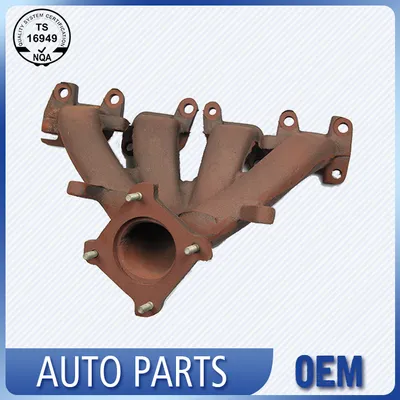

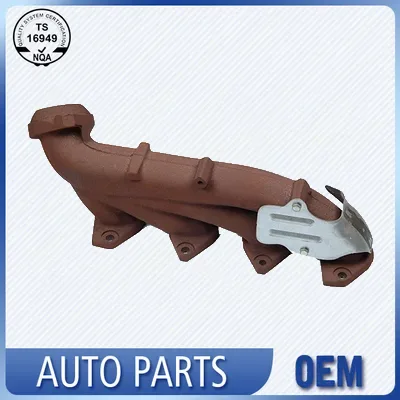

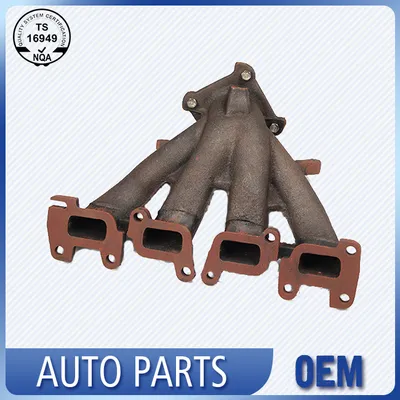

Gietijzeren uitlaatspruitstuk

Onze serie gietijzeren uitlaatspruitstukken omvat een breed scala aan configuraties, waaronder ontwerpen met 3 cilinders, 4 cilinders en V-types, geschikt voor de meeste personenauto's, lichte vrachtwagens en commerciële motoren. Elk verdeelstuk biedt uitstekende thermische geleidbaarheid en scheurweerstand onder extreme bedrijfstemperaturen.

Deze spruitstukken zijn ontworpen met geoptimaliseerde interne lopers en zorgen voor een evenwichtige uitlaatgasstroom, waardoor de tegendruk wordt verminderd en de motorefficiëntie wordt verbeterd. Versterkte flenzen en dikwandige constructie voorkomen kromtrekken en lekken bij langdurig gebruik. Alle units worden op maat geïnspecteerd en onder druk getest om te voldoen aan de OE-pasvorm- en prestatienormen, waardoor ze betrouwbare vervangingen zijn voor zowel wagenparkonderhoud als individuele reparaties.

Productspecificaties

Gietijzeren uitlaatspruitstukken blinken uit in thermische stabiliteit en weerstand tegen vermoeidheid voor motoren met hoge belasting. Hun dichte constructie voert de warmte gelijkmatig af, waardoor hotspots worden verminderd, terwijl een consistente uitlaatgasstroom behouden blijft ter ondersteuning van de turborespons en emissiebeheersing. Ze zijn ontworpen voor directe compatibiliteit, elimineren dure aanpassingen en bieden betrouwbare, onderhoudsarme prestaties voor motorrevisies en vlootupgrades.

Microstructuur en thermische geleidbaarheid

De ijzerchemie is geformuleerd om Type A-vlokgrafiet te produceren, gelijkmatig verspreid in een perlitische matrix, een combinatie die een thermische geleidbaarheid oplevert van bijna 50 watt per meter Kelvin bij 200 graden Celsius. Dit niveau van warmteoverdracht verplaatst thermische energie snel van de poortwanden naar het collectorlichaam, waardoor temperatuurgradiënten worden geëgaliseerd die anders de spanning nabij de flensverbindingen zouden concentreren. De grafietvlokken dienen ook als interne spanningsdempers; Wanneer het spruitstuk wisselt tussen omgevings- en uitlaatgastemperaturen van meer dan 700 graden Celsius, lokaliseert microscopische vervorming zich bij de grafietpunten in plaats van zich voort te zetten in continue scheurnetwerken. Elke smelt wordt geëvalueerd met een chill wedge-test en een spectrografische analyse, waarbij wordt bevestigd dat het koolstofequivalent en het siliciumgehalte binnen smalle banden blijven om een ​​consistente grafietvorm te behouden.

Vormproces en spanningsverlichting

De spruitstukschalen zijn gevormd in met hars gebonden zandvormen die zijn ontworpen met een onder druk staand poortsysteem om de metaalsnelheid laag te houden en zanderosie te verminderen. Na het gieten en uitschudden gaan de ruwe gietstukken door een continue normalisatieoven op 880 graden Celsius. Deze stap lost carbiden op die mogelijk tijdens het afkoelen zijn gevormd en herstelt een uniforme perlitische structuur, wat een hardheidsbereik van 180 tot 220 HBW over het gehele onderdeel oplevert. Na het normaliseren worden de flenzen vlak bewerkt en worden de poortopeningen afgewerkt tot een gecontroleerde oppervlakteruwheid van minder dan 6,3 micrometer Ra. De laatste thermische bewerking is een spanningsverlichting bij lage temperatuur bij 550 graden Celsius gedurende drie uur, waardoor de resterende spanningen worden verminderd die worden veroorzaakt door koeling van de gieterij en zware freessneden, waardoor het onderdeel dimensionaal stabiel blijft tijdens de eerste thermische cycli op de motor.

Dimensionale validatie en lektesten

De vlakheid van de flens wordt gecontroleerd op een granieten oppervlakteplaat met behulp van een meetklok die op drie hoekpunten op nul is gezet, met een acceptatielimiet van 0,15 millimeter over het afdichtingsvlak. De bakboordposities ten opzichte van de referentiegaten worden vastgelegd op een coördinatenmeetmachine van het brugtype voor ten minste drie monsters per dienst, waarbij ervoor wordt gezorgd dat de uitlijning van de runner overeenkomt met de motorkop binnen een tolerantiezone van 0,3 millimeter. Elk voltooid spruitstuk wordt vervolgens op een lektestarmatuur geklemd, met fabriekslucht onder druk gebracht tot 1,5 bar en ondergedompeld in een watertank. Elke voortdurende stroom bubbels leidt tot onmiddellijke quarantaine en onderzoek naar de hoofdoorzaak. Voor turbocompressortoepassingen wordt periodiek een aanvullende heetlektest bij 250 graden Celsius uitgevoerd met behulp van een heliumtracer, waarbij wordt gecontroleerd of de thermische uitzetting van het gegoten lichaam geen microholtes bij de collectorverbinding opent.

Productie-ervaring en kwaliteitsdocumentatie

Het volledige productieproces vindt plaats in een IATF 16949-gecertificeerde fabriek die al meer dan 25 jaar gespecialiseerd is in gegoten en machinaal bewerkte auto-onderdelen. Elke verhitting van ijzer krijgt een uniek lotnummer toegewezen dat op de leveringsbon staat en is gekoppeld aan het bijbehorende spectrometerrecord, zandtestrapport en warmtebehandelingsschema. Afgewerkte spruitstukken zijn gemarkeerd met een permanente inktcode die verwijst naar dit lot, waardoor volledige achterwaartse traceerbaarheid mogelijk is, zelfs na jaren van buitendienst.

Wanneer een OEM-klant een indiening van het goedkeuringsproces voor productieonderdelen vereist, leveren wij een niveau 3-dossier met het processtroomdiagram, een analyse van de storingsmodus en effecten, capaciteitsindexen voor kritische afmetingen en het materiaalcertificaat van het gieterijlaboratorium. Dit pakket geeft technische teams de gegevens die ze nodig hebben om het spruitstuk voor hun specifieke motorplatform te valideren.

Meer gietijzeren uitlaatspruitstukvormen

Premium gietijzeren uitlaatspruitstukken ontworpen voor duurzaamheid, thermische stabiliteit en geoptimaliseerde uitlaatstroom.

Veelgestelde vragen

1. Op welke voertuigen en motoren zijn gietijzeren uitlaatspruitstukken toepasbaar?

A: Het past bij zware dieselvrachtwagens, technische machines, landbouwmachines, bedrijfsvoertuigen met grote cilinderinhoud, ouderwetse benzinemotoren en zware turbomotoren. Het is speciaal ontworpen voor werkomstandigheden met ultrahoge uitlaatgastemperaturen, langdurig gebruik onder volle belasting en hevige trillingen, waarbij dunne stalen spruitstukken gevoelig zijn voor vervorming en scheuren.

2. Wat zijn de belangrijkste oorzaken van scheuren en luchtlekken in gietijzeren uitlaatspruitstukken?

A: Frequente koude-warme thermische cycli veroorzaken enorme thermische spanningen waardoor vermoeiingsscheuren ontstaan; onjuiste installatie met te hoog koppel beschadigt de flensstructuur; ontbrekend of beschadigd hitteschild leidt tot plaatselijke verbranding bij ultrahoge temperaturen; langdurig gebruik van inferieure dunne pakkingen veroorzaakt ongelijkmatige spanning op de flens; externe impact tijdens onderhoud of off-road rijden veroorzaakt harde scheuren.

3. Hoe bevestigt de fabriek dat elk spruitstuk vóór verzending voldoet aan de OE-specificaties?

A: Er wordt een viertraps vrijgavepoort toegepast. Eerst wordt de ruwe ijzerchemie geverifieerd aan de hand van de smeltkaart. Ten tweede worden na de warmtebehandeling een hardheidstest en een willekeurige microstructurele controle uitgevoerd. Ten derde worden de machinaal bewerkte afmetingen gemeten op een bemonsteringsplan op basis van de partijgrootte. Ten slotte ondergaat elk stuk de hierboven beschreven lektest door onderdompeling in water, en het resultaat wordt geregistreerd. Een verpakkingsinspecteur vergelijkt vervolgens de eenheid met het onderdeelnummer van de klant en bevestigt visueel de staat van het oppervlak. Deze gelaagde aanpak zorgt ervoor dat aan de maat-, materiaal- en afdichtingseisen wordt voldaan voordat het product het dok verlaat.
